Клапаны — один из самых распространенных типов трубопроводной арматуры, сочетающий в себе запорные, регулирующие и защитные функции. В отличие от задвижек, где затвор перемещается поперек потока, в клапанах запирающий элемент движется параллельно оси трубопровода, что обеспечивает компактность конструкции и возможность точного регулирования расхода рабочей среды. Благодаря универсальности применения клапаны используются в системах водоснабжения, отопления, газоснабжения, нефтепереработки, химической промышленности и энергетике. В этой статье мы подробно рассмотрим виды клапанов, их конструктивные особенности, критерии выбора и сферы применения.
Принцип работы и конструктивные особенности клапанов
Конструкция любого клапана базируется на нескольких ключевых элементах:
- Корпус с присоединительными патрубками — несущая часть, выдерживающая рабочее давление и температуру среды
- Седло — уплотнительная поверхность, с которой контактирует затвор в закрытом положении
- Затвор (плунжер) — подвижный элемент, перекрывающий или регулирующий поток
- Шпиндель или шток — передающий усилие от привода к затвору
- Уплотнительный узел — обеспечивающий герметичность в месте выхода штока из корпуса
- Привод — ручной маховик или автоматический механизм (пневмо-, электро-, гидропривод)
Главное отличие клапана от задвижки заключается в траектории движения затвора: в клапане он перемещается параллельно потоку рабочей среды, тогда как в задвижке — перпендикулярно. Это обеспечивает клапанам ряд преимуществ:
- Малый ход затвора для полного открытия (обычно не более 0,25 от условного диаметра Ду)
- Компактная строительная высота и небольшая масса
- Возможность фиксации в промежуточных положениях для регулирования расхода
- Простота технического обслуживания без демонтажа корпуса
Однако у клапанов есть и недостаток — повышенное гидравлическое сопротивление по сравнению с шаровыми кранами и задвижками, особенно в проходных моделях с двойным поворотом потока.
Классификация клапанов по функциональному назначению
Современные клапаны делятся на четыре основные группы в зависимости от выполняемых задач:
|
Тип клапана |
Основная функция |
Особенности применения |
|
Клапан запорный |
Полное перекрытие потока |
Универсальное применение в промышленных и коммунальных системах. Возможность частичного открытия для регулирования |
|
Клапан обратный |
Предотвращение обратного тока среды |
Защита насосов, котлов и оборудования от гидроударов. Обязателен в системах водоснабжения и отопления |
|
Клапан регулирующий |
Точное управление расходом и давлением |
Автоматизация технологических процессов на промышленных объектах |
|
Клапан предохранительный |
Защита от избыточного давления |
Установка на сосудах, котлах, резервуарах для аварийного сброса среды |
Виды клапанов по способу герметизации штока
Критически важный параметр для выбора клапана — тип уплотнения подвижного соединения «шток-крышка»:
Сальниковые клапаны — наиболее распространенный вариант. Герметичность обеспечивается набивкой из армированного графита или фторопласта в сальниковой камере. Преимущества: простота конструкции, возможность подтяжки сальника в процессе эксплуатации. Применяются в системах с водой, паром, воздухом и неагрессивными средами.
Сильфонные клапаны — для работы с особо опасными и токсичными средами. Герметизация осуществляется гофрированной металлической сильфонной гильзой, полностью исключающей утечку в атмосферу. Используются в химической, нефтехимической промышленности и на объектах с повышенными требованиями экологической безопасности.
Мембранные (диафрагмовые) клапаны — уплотнение выполняется эластичной мембраной из резины, фторопласта или других полимеров. Идеальны для агрессивных химических сред, абразивных жидкостей и пищевой промышленности. Отсутствие контакта штока с рабочей средой исключает коррозию и загрязнение продукта.
Классификация по направлению потока рабочей среды
Конструкция корпуса определяет гидродинамические характеристики клапана:

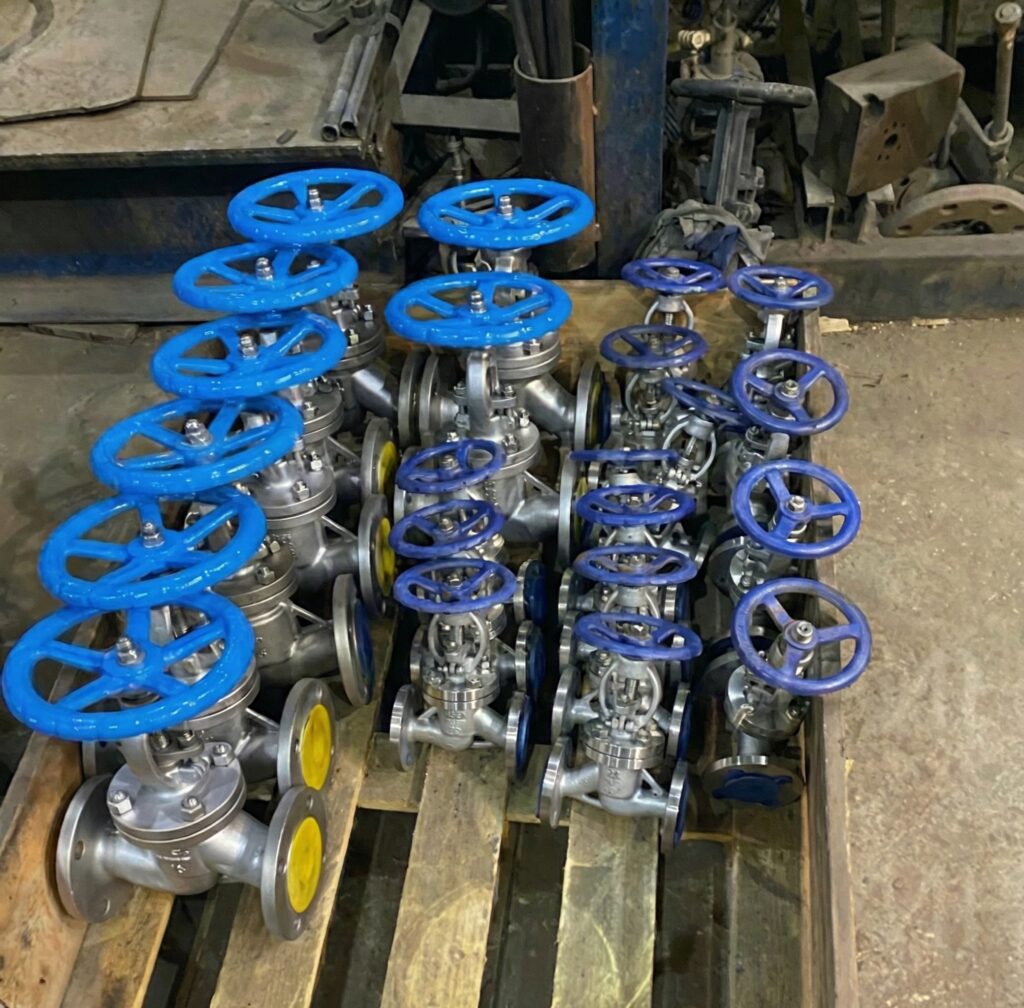

- Проходные клапаны — поток на входе и выходе сохраняет направление, но внутри корпуса совершает два поворота на 90°. Образуют застойные зоны, имеют повышенное гидросопротивление. Применяются в системах с небольшими диаметрами (Ду до 50 мм).
- Угловые клапаны — изменяют направление потока на 90°. Удобны для монтажа в стесненных условиях, компактны. Часто используются в системах отопления и горячего водоснабжения.
- Прямоточные клапаны — ось шпинделя расположена под углом к оси потока, что позволяет спрямить траекторию движения среды. Минимизируют потери напора, исключают застойные зоны. Предпочтительны для систем с высокими требованиями к гидравлике.
Важно: при монтаже клапана необходимо соблюдать направление потока, указанное стрелкой на корпусе («под затвор» или «на затвор»), так как от этого зависят усилия управления и герметичность в закрытом положении.
Регулирующие клапаны: типы затворных механизмов
Для точного управления параметрами технологических процессов применяются специализированные регулирующие клапаны с различными конструкциями затвора:
- Седельные клапаны — затвор в виде плунжера (тарельчатого, игольчатого или стержневого) перемещается через одно или два седла. Односедельные модели — для малых диаметров, двухседельные — для магистралей большого сечения с компенсацией усилий давления.
- Клеточные клапаны — затвор представляет собой перфорированный цилиндр, движущийся внутри направляющей клетки. Обеспечивают плавное регулирование, минимальную вибрацию и низкий уровень шума. Применяются в ответственных системах с автоматическим управлением.
- Золотниковые клапаны — регулирование осуществляется поворотом золотника. Требуют минимальных усилий управления, но не обеспечивают полной герметичности. Используются в гидравлических системах и пневмоавтоматике.
- Мембранные регулирующие клапаны — перекрытие потока происходит за счет деформации эластичной мембраны. Абсолютная химическая стойкость делает их незаменимыми в фармацевтике, пищевой и химической промышленности.
Материалы изготовления и технические параметры
Выбор материала корпуса и уплотнений определяется характеристиками рабочей среды:
|
Материал |
Диапазон применения |
Типичные среды |
|
Серый и ковкий чугун |
Ру до 16 бар, температура до +200°С |
Холодная и горячая вода, пар низкого давления |
|
Углеродистая сталь |
Ру до 40 бар, температура до +450°С |
Пар, нефтепродукты, горячая вода |
|
Нержавеющая сталь |
Ру до 160 бар, температура от -60°С до +600°С |
Агрессивные химические среды, пищевые продукты, криогенные жидкости |
|
Латунь и бронза |
Ру до 25 бар, температура до +150°С |
Питьевая вода, воздух, газ |
Стандартный ряд условных проходов (Ду): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 мм.
Рабочее давление (Ру): от 10 до 160 бар в зависимости от типа и материала.
Области применения различных типов клапанов
- Запорные клапаны — повсеместно: водопроводные сети, тепловые пункты, технологические линии промышленных предприятий, системы пожаротушения
- Обратные клапаны — обязательны после насосов, на вводах в здания, в системах отопления с несколькими контурами, на газопроводах
- Регулирующие клапаны — автоматизированные системы отопления и вентиляции (АВО), технологические линии химических производств, системы подпитки котлов
- Предохранительные клапаны — паровые и водогрейные котлы, сосуды под давлением, компрессорные установки, газораспределительные станции
Как выбрать клапан: практические рекомендации
При подборе клапана необходимо учитывать:
- Функциональное назначение — запор, регулирование, защита от обратного тока или избыточного давления
- Характеристики среды — агрессивность, температура, наличие механических примесей
- Параметры системы — рабочее давление (Ру), условный проход (Ду), требуемый класс герметичности по ГОСТ 9544-2015
- Тип герметизации — сальниковый для обычных условий, сильфонный для токсичных сред, мембранный для химически агрессивных жидкостей
- Способ управления — ручной для малых диаметров, автоматический привод (пневмо/электро) для систем с дистанционным контролем
- Климатическое исполнение — для уличной установки требуется исполнение УХЛ1 с защитой от минусовых температур
Заключение
Клапаны остаются незаменимым элементом современных трубопроводных систем благодаря уникальной способности совмещать запорные и регулирующие функции в компактной конструкции. Правильно подобранный клапан — будь то запорный, обратный, регулирующий или предохранительный — обеспечивает надежность, безопасность и энергоэффективность всей инженерной системы. При выборе арматуры обращайте внимание на соответствие ГОСТ, наличие сертификатов и гарантийных обязательств производителя. Качественный клапан с правильно подобранным типом герметизации и материалом исполнения прослужит десятилетиями без ремонта, оправдывая первоначальные инвестиции в надежность вашей системы.
Современные клапаны отвечают строгим требованиям нормативной документации: ГОСТ 24856-2014 (общие технические условия), ГОСТ 12893-2005 (регулирующая арматура), ГОСТ Р 54808-2011 (герметичность затворов). Приобретая арматуру у проверенных производителей, вы гарантируете соответствие оборудования заявленным характеристикам и длительный срок службы.
